在之前的文章中我们了解到虚拟串口软件作为TCP客户端来结合串口服务器使用，这一期我们来看一下串口服务器怎样接入阿里云物模型。
步骤详尽，一文读懂。
硬件准备ME31-AXAX4040网络IO联网模块一台；
MCGS的TPC7062组态屏一台；
RS-458通讯电缆若干；
线缆若干；
12V开关电源一个；
串口服务器（NB114）；
*说明：串口服务器作为数据传输设备目前版本并不支持对JSON数据的处理（处理指的是JSON转Modbus RTU协议，但可以传输JSON数据）因此需要使用MCGS对数据进行组包和解包操作。

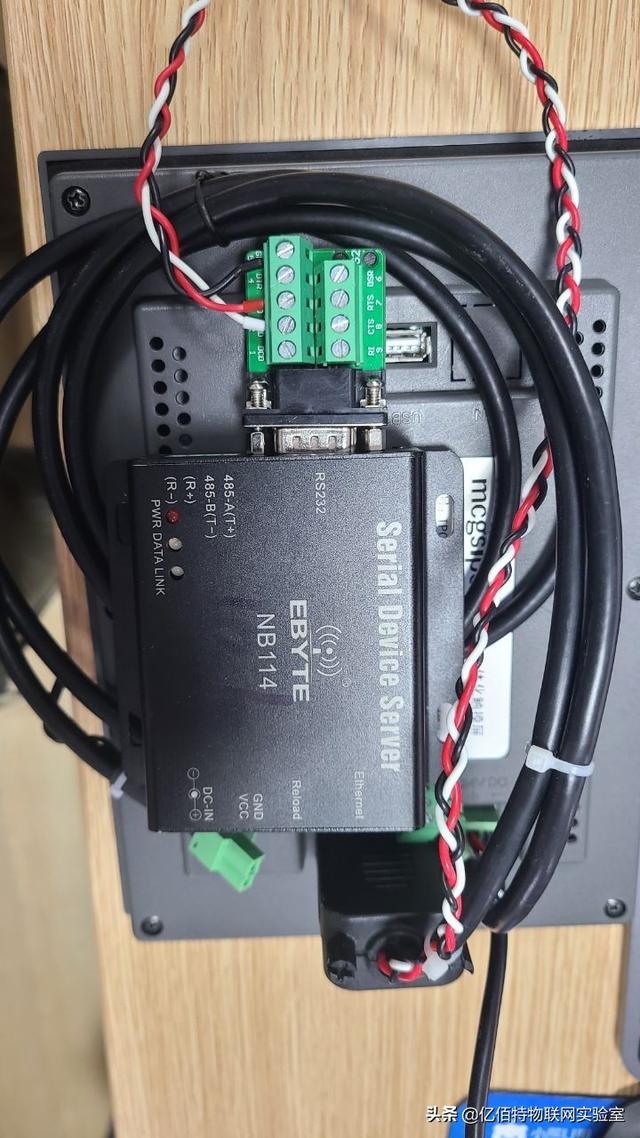

设备接线本例程需要使用的TPC7062的两路串口，COM2连接ME31-AXAX4040实现Modbus控制，COM1连接NB114实现连接阿里云MQTT服务器。

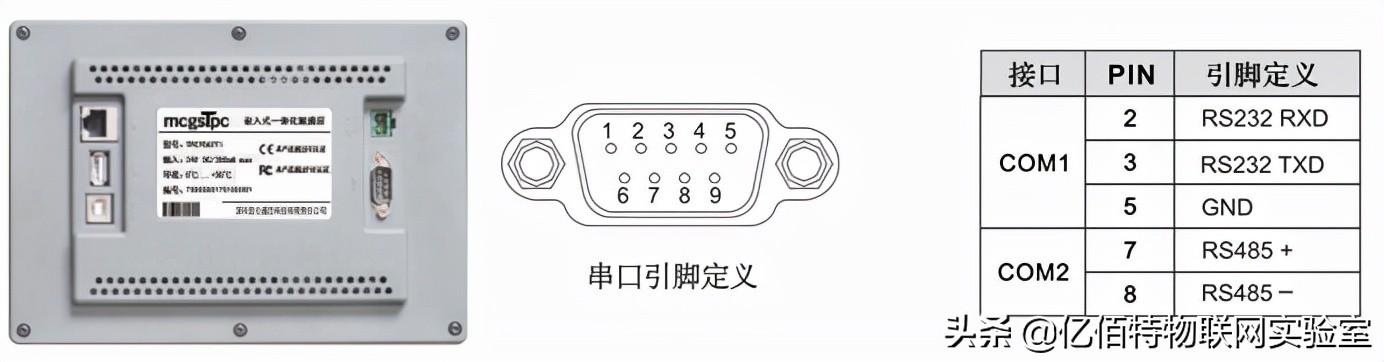

NB114的RS-232接口定义与TPC的2、3、5相同，连接时应当注意RX与TX交叉连接。
①TPC连接NB114接线示意：

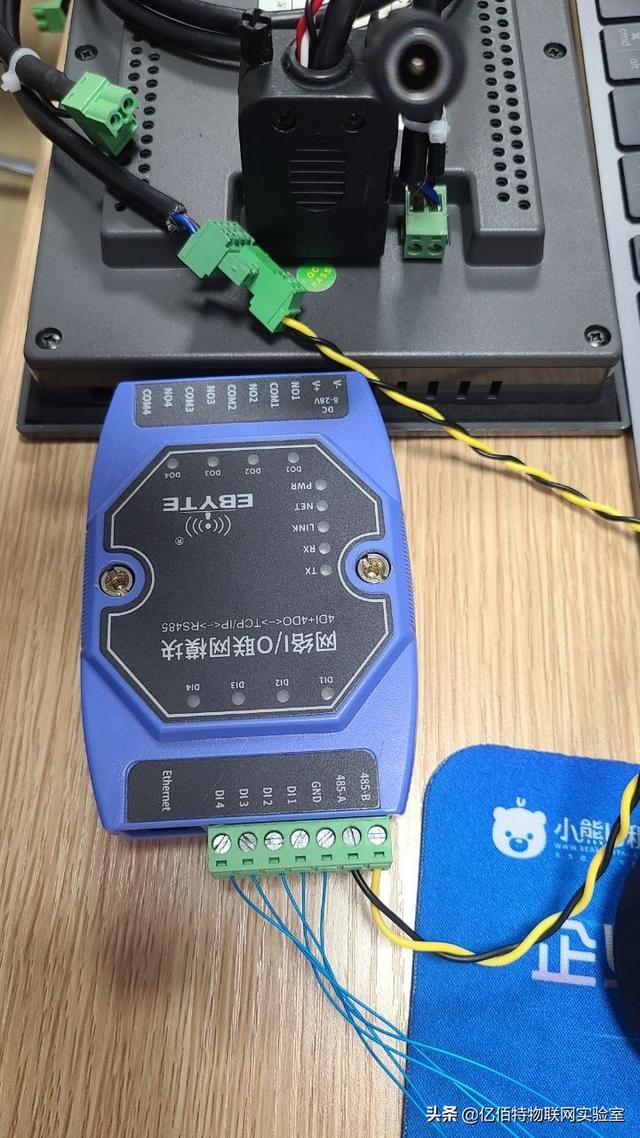

②TPC连接ME31-AXAX4040示意：
软件配置1.阿里云MQTT环境配置

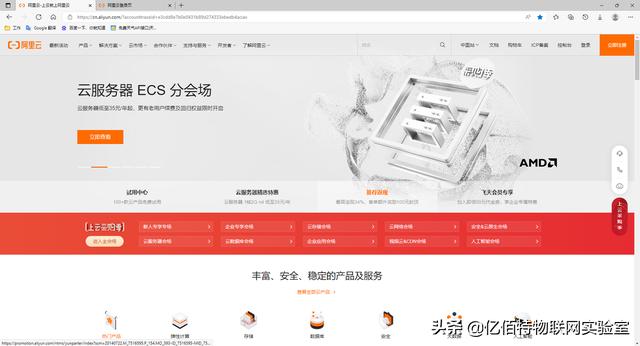

①有账号直接登录，没有账号点击立即注册，根据注册引导进行下一步，可在网上查找到阿里云注册方法，本文不做介绍。

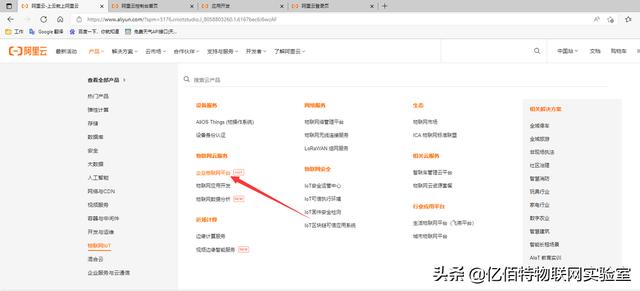

②在“产品”目录下选择“物联网IOT”的企业物联网平台，进入控制台，选择“公共实例”。

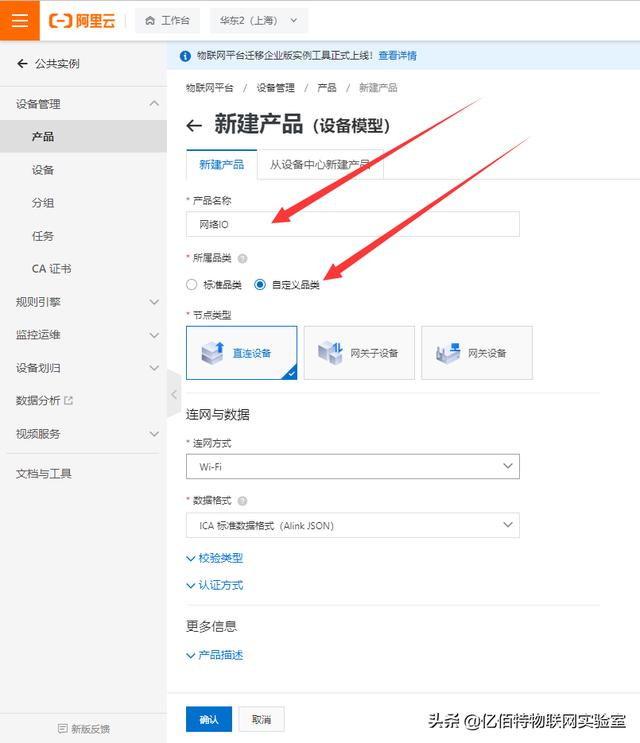

③点击“创建产品”，配置产品名称，选择“自定义品类”，其余参数保持默认。

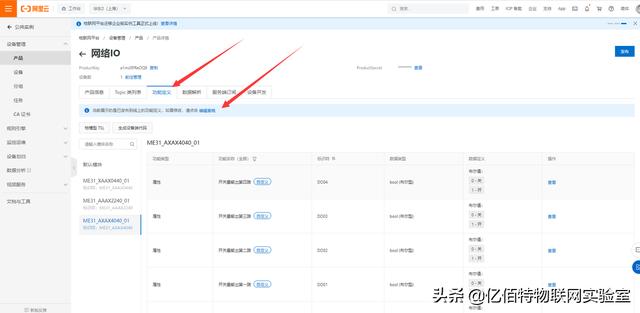

④选择“功能定义”，点击“编辑草稿”。

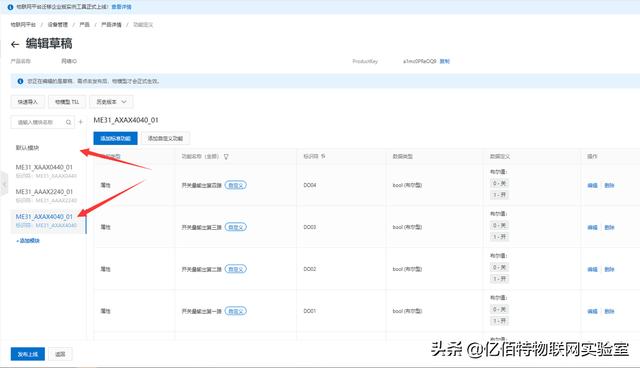

⑤可以选择在“默认模块”下配置或者添加一个新的模块用于区别不同设备的功能定义，本项目使用“默认模块”即可。

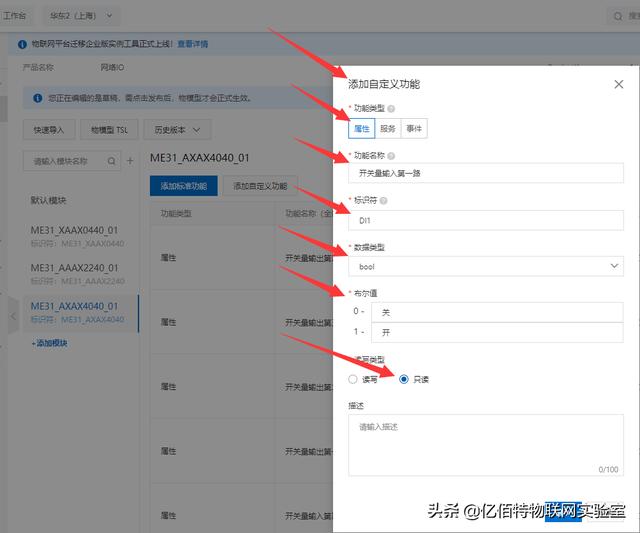

⑥点击“添加自定义功能”，选择“属性”，配置名称，配置标志符（标准符与MCGS的JSON协议解析相关，若要使用本文解析脚本需要与我的配置方法保持一致，否则无法解析和正确组包数据），数据类型选择BOOL(布尔型)，配置0和1的具体含义，如图所示：
⑦其他变量参考“开关量输入第一路”配置，在配置“开关量输出”注意修改为读写。
标识符说明(定义时需要与我保持一致)
名称
标识符
开关量输入第一路
DI01
开关量输入第二路
DI02
开关量输入第三路
DI03
开关量输入第四路
DI04
开关量输出第一路
DO01
开关量输出第二路
DO02
开关量输出第三路
DO03
开关量输出第四路
DO04
⑧在该产品目录下“添加设备”，复制产品“三要素”。
查询物模型的发布与订阅地址：
发布地址：/sys/a1mc0PReOQ9/${deviceName}/thing/service/property/set
订阅地址：/sys/a1mc0PReOQ9/${deviceName}/thing/event/property/post
${deviceName}需要替换为具体设备名，发布订阅都使用服务等级“0”。

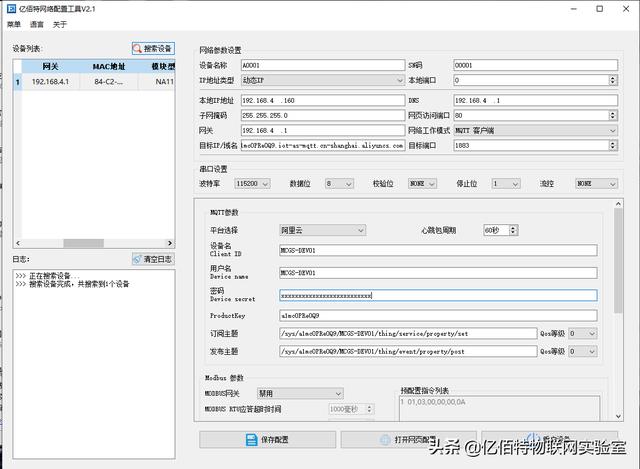

2.串口服务器（NB114）配置串口服务器连接MQTT服务器方法参考“串口服务器用户手册”，不再重复说明。
3.设备驱动添加与处理本次例程需要使用到TPC的两路串口以及两种收发协议，详细说明如下：

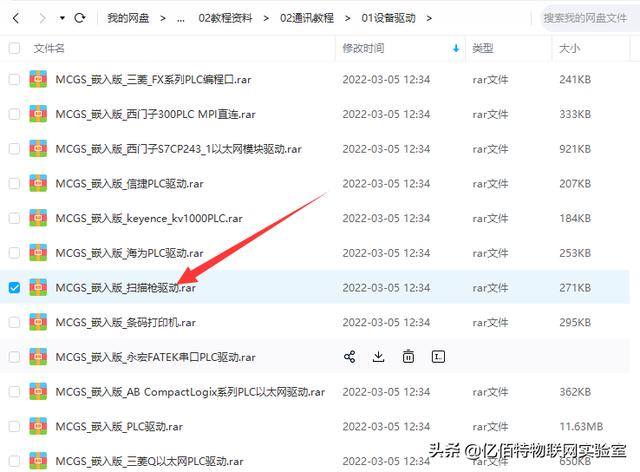

①在MCGS官网下载“MCGS_嵌入式_扫码枪驱动”并安装用以实现串口数据透传。

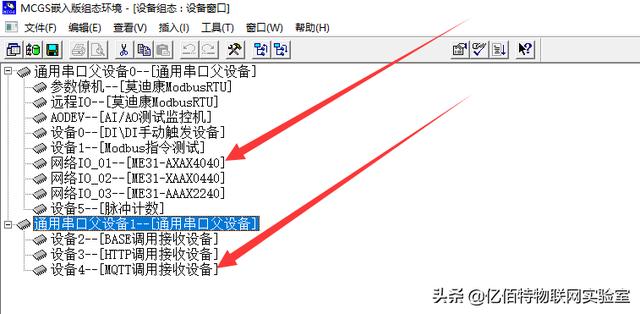

②添加两台父设备分别关联COM1与COM2，COM1下添加扫码枪驱动，COM2添加Modbus RTU驱动。

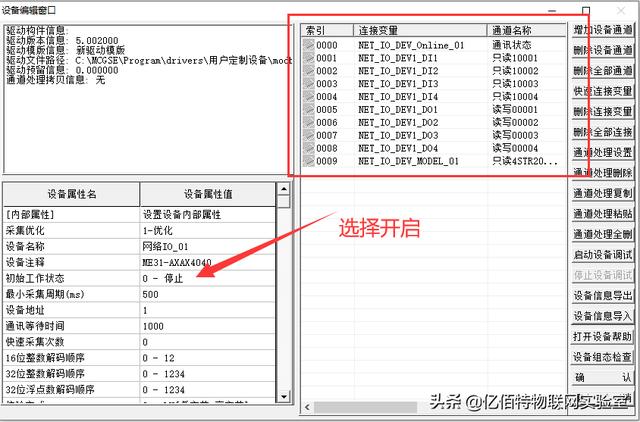

③Modbus RTU驱动定义变量添加通道，参考中配置。

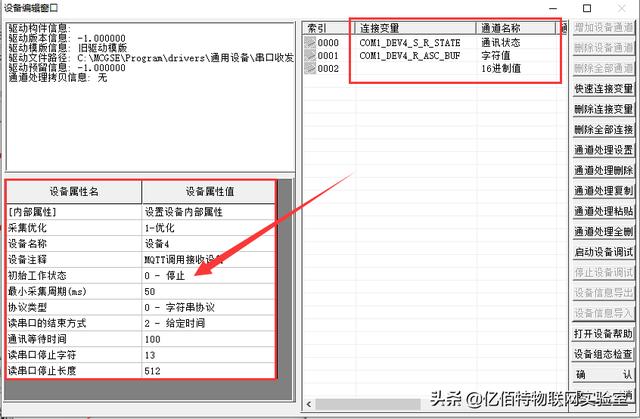

④扫码枪驱动定义变量添加通道，参考中配置。

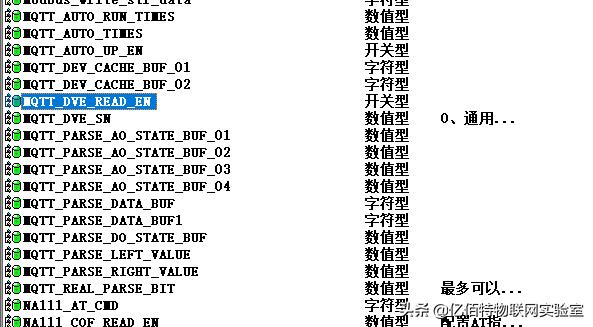

4.变量添加①除了设备通道中定义的变量外还需添加一些中间变量用于数据解析，如图所示。
阿里云物模型下发数据处理

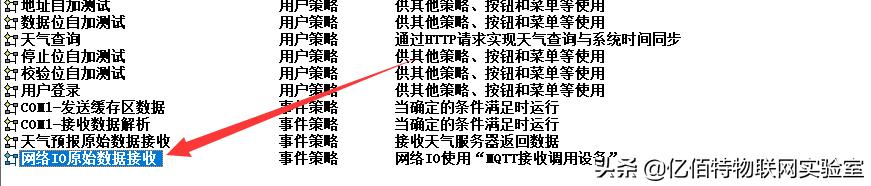

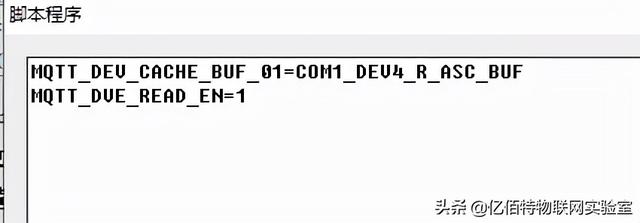

添加事件脚本，关联“COM1_DEV4_S_R_STATE”，COM1在收到数据时有电平跳变，因此可以借助这个电平跳变采集串口数据，并使能数据处理脚本。
脚本如下：

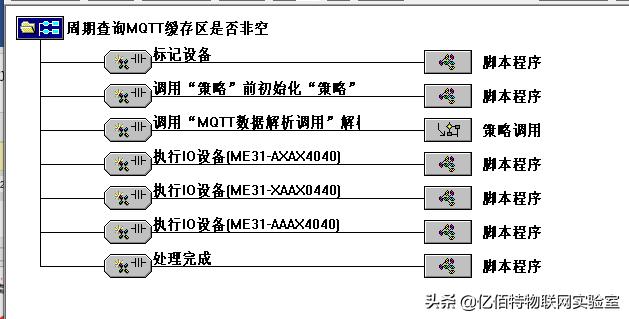

接收处理，周期查询检测是否被使能。

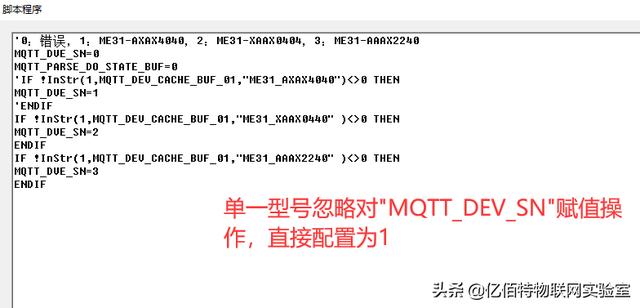

标记设备，我这有多台设备需要接入服务器因此需要的各型号进行标记，若是单台设备直接对标记变量赋与固定值，具体脚本如下。

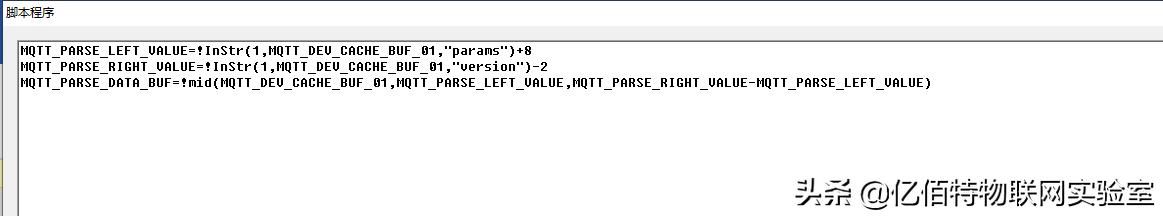

对原始数据进行第一次处理，仅保留JSON中“属性”字段，脚本如下
调用具体策略将平台数据解析到中间变量中缓存。

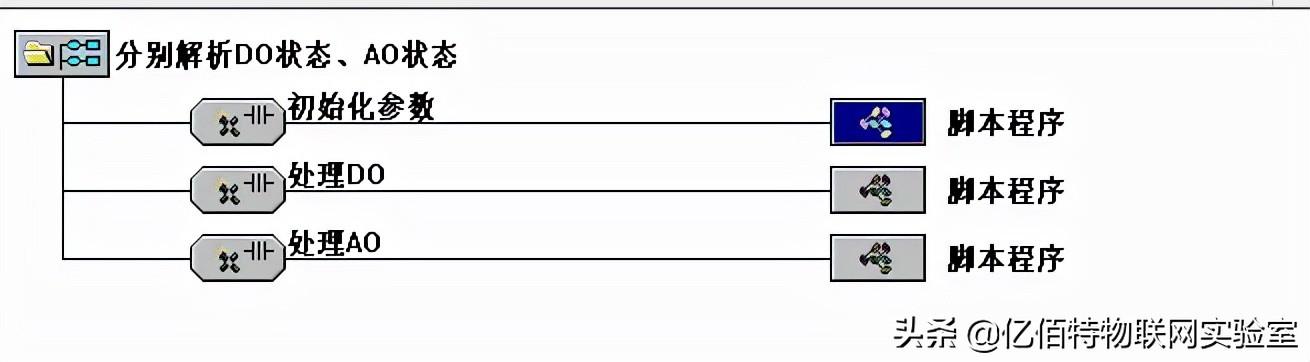

先将设备的DO状态保存到中间变量，再调用处理DO脚本，本例并未使用到AO请忽略。

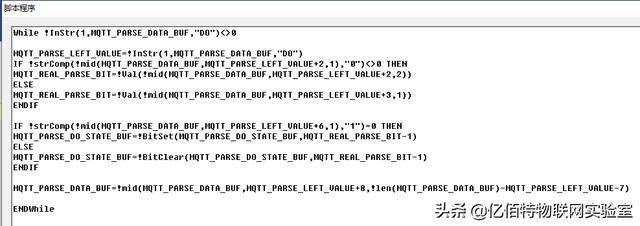

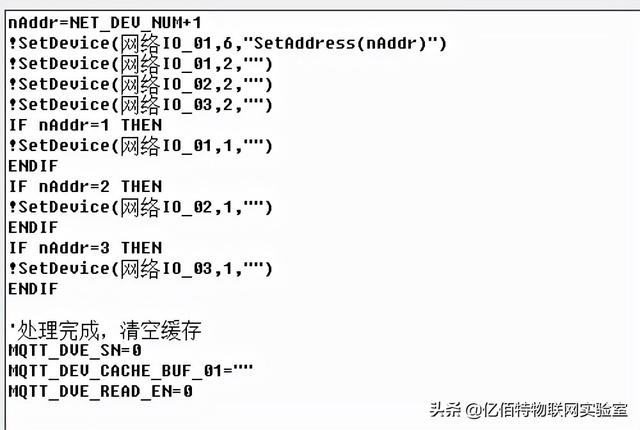

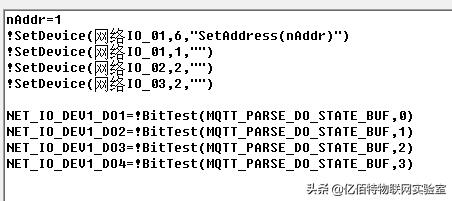

DO处理脚本如下
调用处理IO执行脚本，脚本如下。

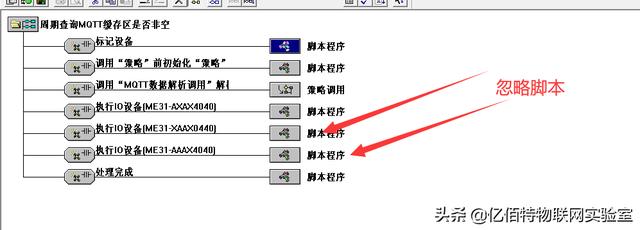

忽略对ME31-XAAX0440与ME31-AAAX2240的数据处理。
处理完成标记

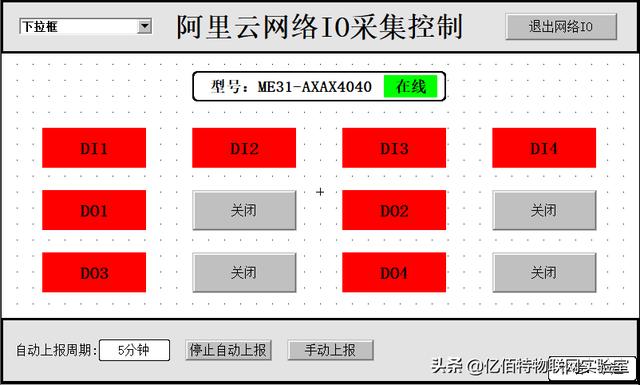

简单制作一个界面关联相应变量。

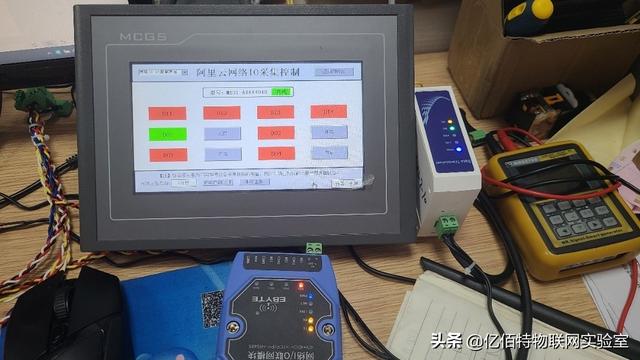

②经过上述步骤，已经可以实现物模型平台控制，演示如下：

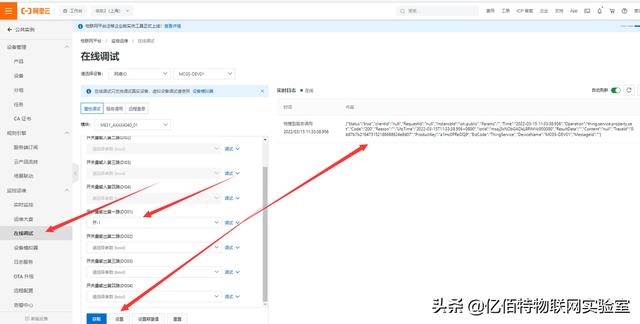

在“在线调试”控制第一路DO输出
处理上报阿里云物模型数据

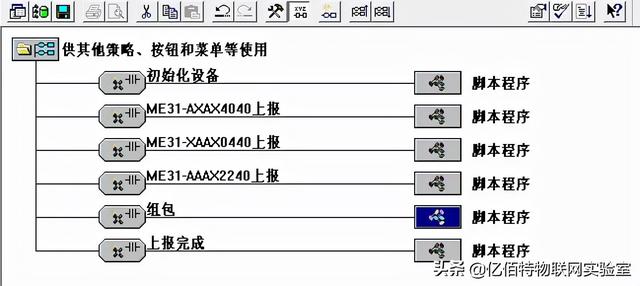

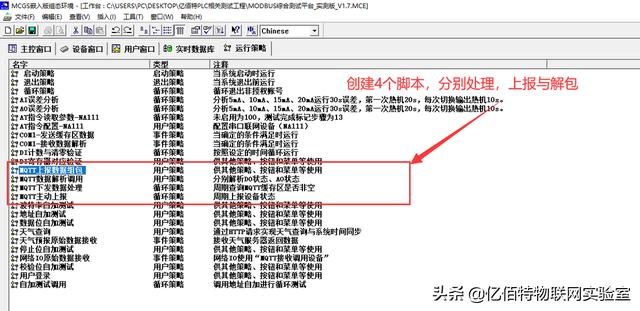

接下来对上报数据进行处理，创建“用户策略”。
手动对数据进行组包处理，图中所示其余脚本在单设备中不生效。
标记完成对单设备不生效，因此只用清空处理标志。

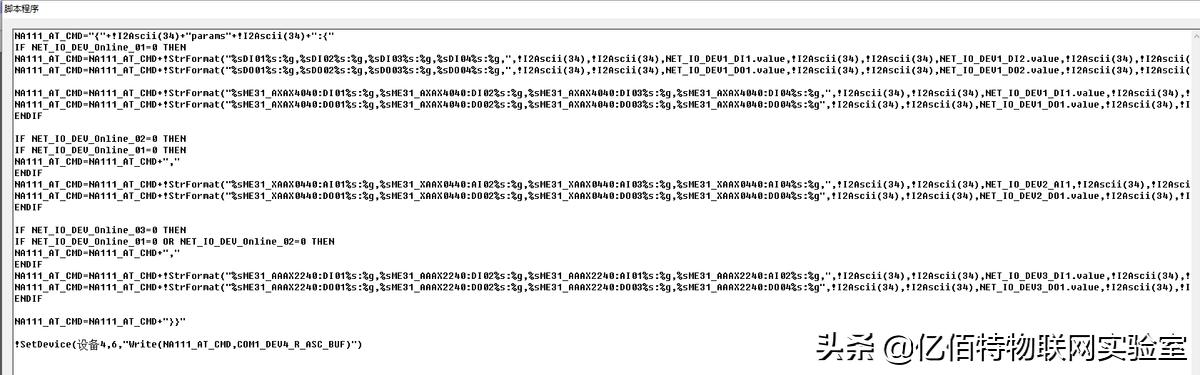

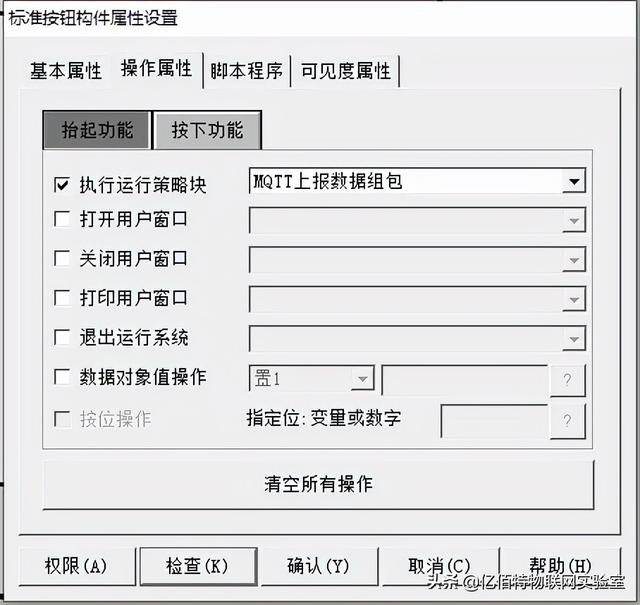

添加手动上传功能，自动上传只是周期调用“上传策略”，不再说明：

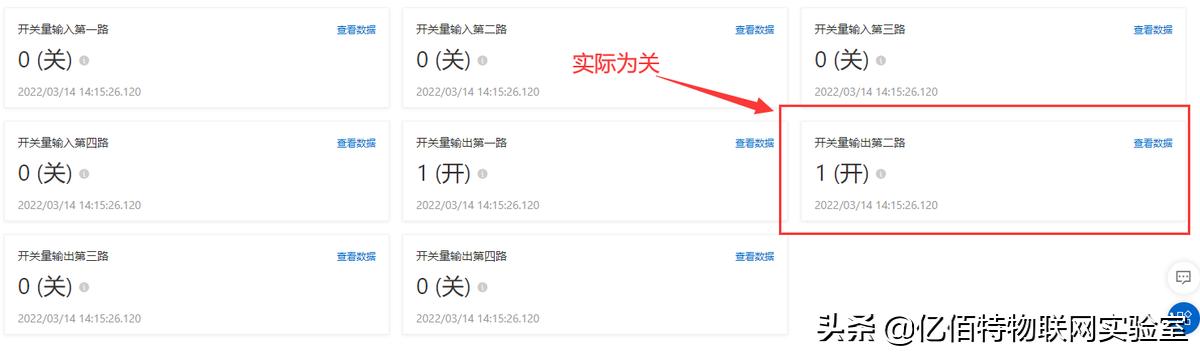

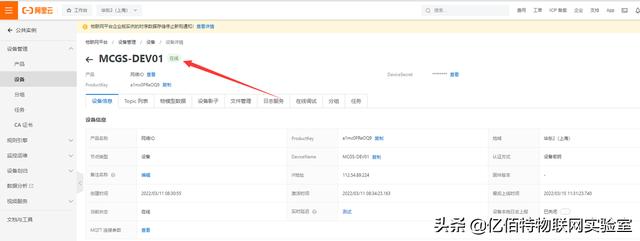

查询当前平台参数：

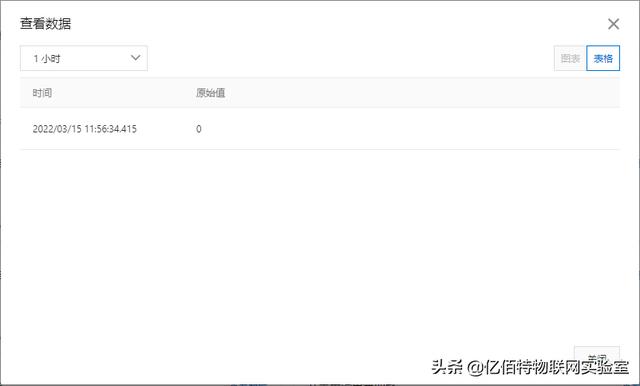

点击“手动上传”，刷新网页再次查询：
自此就ME31-AXAX404通过TPC7062连接阿里云物模型实现远程控制采集。
