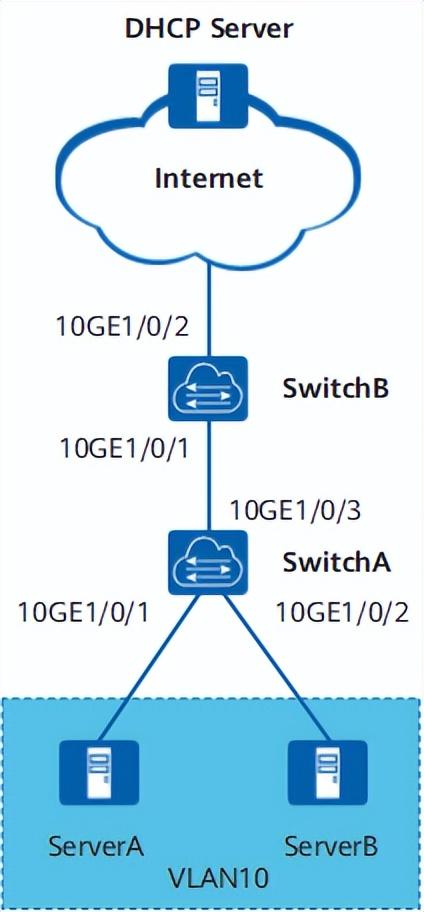

组网需求如图1所示，某数据中心网络中拥有办公业务服务器ServerA和ServerB，ServerA和ServerB属于同一VLAN10，并且通过DHCP方式获取IP地址。SwitchB为二层交换设备，为了防止网络中针对DHCP的攻击，在SwitchB上部署了DHCP snooping功能，此时所有VLAN的协议报文都会上送CPU处理，CPU需要将其重新转发到其他设备进行处理，这样会对报文的转发速度和效率造成较大影响。为了解决上述问题，可以在交换机SwitchB上使能VLAN10的透传功能，VLAN10内的协议报文到达SwitchB后直接被二层转发出去，而不上送CPU处理，从而增加了设备转发协议报文的速率。
配置思路采用如下的思路配置VLAN内协议报文透传功能：
将连接办公业务服务器的SwitchA的下行口划分到VLAN10。在SwitchB上使能VLAN内协议报文透传功能，实现带指定VLAN的协议报文到达SwitchB时，直接被转发出去而不上送CPU处理。操作步骤将SwitchA的下行口划分到VLAN10，上行口允许VLAN10通过<HUAWEI> system-view[~HUAWEI] sysname SwitchA[*HUAWEI] commit[~SwitchA] vlan 10[*SwitchA-vlan10] quit[*SwitchA] interface 10ge 1/0/1[*SwitchA-10GE1/0/1] port default vlan 10[*SwitchA-10GE1/0/1] quit[*SwitchA] interface 10ge 1/0/2[*SwitchA-10GE1/0/2] port default vlan 10[*SwitchA-10GE1/0/2] quit[*SwitchA] interface 10ge 1/0/3[*SwitchA-10GE1/0/3] port link-type trunk[*SwitchA-10GE1/0/3] port trunk allow-pass vlan 10[*SwitchA-10GE1/0/3] quit[*SwitchA] commit在SwitchB上使能VLAN内协议报文透传功能<HUAWEI> system-view[~HUAWEI] sysname SwitchB[*HUAWEI] commit[~SwitchB] vlan 10[*SwitchB-vlan10] quit[*SwitchB] interface 10ge 1/0/1[*SwitchB-10GE1/0/1] port link-type trunk[*SwitchB-10GE1/0/1] port trunk allow-pass vlan 10[*SwitchB-10GE1/0/1] quit[*SwitchB] interface 10ge 1/0/2[*SwitchB-10GE1/0/2] port link-type trunk[*SwitchB-10GE1/0/2] port trunk allow-pass vlan 10[*SwitchB-10GE1/0/2] quit[*SwitchB] vlan 10[*SwitchB-vlan10] protocol-transparent[*SwitchB-vlan10] quit[*SwitchB] commit检查配置结果配置完成后，进入SwitchB的VLAN10视图，使用命令display this可以查看到该VLAN已经使能了VLAN内协议报文透传功能。
[~SwitchB] vlan 10[~SwitchB-vlan10] display this#vlan 10 protocol-transparent#return
