本次解读一下华为57交换机配置详细解读：

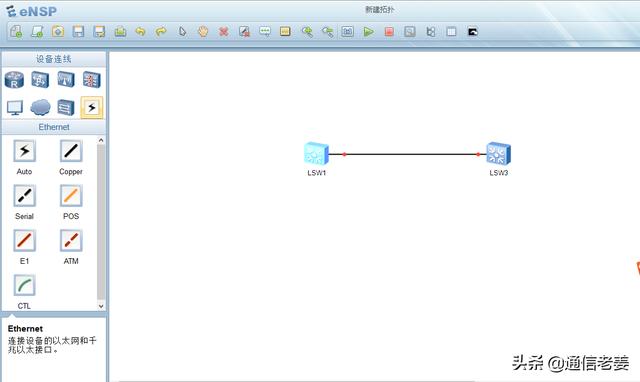

拓扑如下：
以XXX学校为例，教育局分配的ip地址段为10.17.252.61/30，10.17.196.0/22;使用子网计算工具可计算出，业务地址段也可以分为4个C的IP地址段。
XXXXX代表某某地市，已省略和省略敏感的项目和配置。交换机配置为直接down下来的配置信息，谨以此为参考。#华为交换机##运维##交换机##技术运维##网络工程师#
具体配置详解如下：
<XXXXXiaoXueHeXin>dis current-configuration
!Software Version V200R003C00SPC300
sysname FangChengXiaoXueHeXin -------------------更改设备名称
vlan batch 196 to 199 255 1000 --------建立业务vlan，二层交换机管理vlan，上联接口vlan
undo
undo
undo nap slave enable
vlan 196 ------------建立业务vlan 并作描述
description
vlan 197
description
vlan 198
description
vlan 199
description
vlan 255 -------------建立二层交换机管理vlan
description
vlan 1000 ------------- 建立上联接口的vlan
description
aaa——配置的是telnet远程
local-user lylsjy password cipher lsjy ---建立账号，密码为密文
local-user lylsjy privilege level 3 ----设置账号的级别
local-user lylsjy service-type telnet --配置账号的使用类型
user-interface vty 0 4
authentication-mode aaa
interface Vlanif1
interface Vlanif196 -----------建立业务三层vlanif
description
ip address XXXXXXX 255.255.255.0
interface Vlanif197
description
ip address XXXXXXX 255.255.255.0
interface Vlanif198
description
ip address XXXXXXX 255.255.255.0
interface Vlanif199
description
ip address XXXXXXX 255.255.255.0
interface Vlanif255 --------------------建立管理vlanif
description
ip address XXXXXXX 255.255.255.0
interface Vlanif1000 -------------------建立上联业务vlanif
description UP-Link
ip address XXXXXXX 255.255.255.252
interface MEth0/0/1
interface GigabitEthernet0/0/1 ------------因教育网主线联到交换机第一口，故将第一口改成access口，并将其划到vlan 1000中。
description
port link-type access
port default vlan 1000
interface GigabitEthernet0/0/2
interface GigabitEthernet0/0/20 ---------第20口为连接北楼交换机 故作成trunk 模式
description
port link-type trunk
port trunk allow-pass vlan 196 to 199 255
interface GigabitEthernet0/0/21
description
port link-type trunk
port trunk allow-pass vlan 196 to 199 255
interface GigabitEthernet0/0/22
description
port link-type trunk
port trunk allow-pass vlan 196 to 199 255
interface GigabitEthernet0/0/23
description
port link-type trunk
port trunk allow-pass vlan 196 to 199 255
interface GigabitEthernet0/0/24 --------------24口为微机室，故将其划到vlan 198
description
port link-type access
port default vlan 198
interface GigabitEthernet0/1/1
interface GigabitEthernet0/1/2
interface GigabitEthernet0/1/3
interface GigabitEthernet0/1/4
interface NULL0
ip route-static 0.0.0.0 0.0.0.0 ------------配置默认路由器至教育局网关。
user-interface con 0
user-interface vty 16 20
return
<XXXXXXXXiaoXueHeXin>
