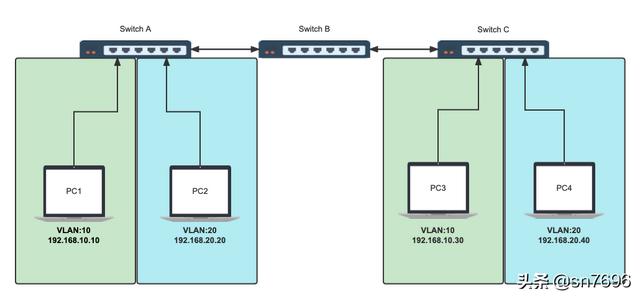

拓扑图
很简单的华为交换机跨设备VLAN通信，并且实现vlanif的三层通信，隔离广播域。

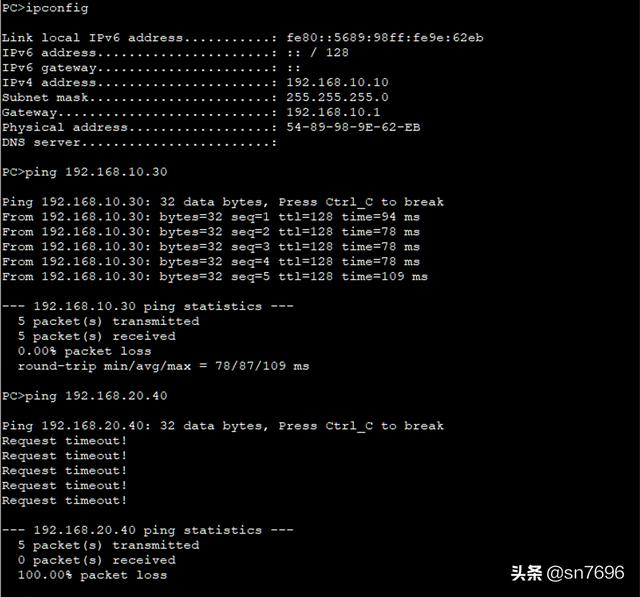

交换机A配置The device is running!<Huawei>system-view #进入系统视图Enter system view, return user view with Ctrl+Z.[Huawei]sysname Switch A #修改设备名称[Switch A]vlan batch 10 20 #批量创建vlan10 20Info: This operation may take a few seconds. Please wait for a moment...done.[Switch A]interface GigabitEthernet 0/0/2 #进入端口0/0/2[Switch A-GigabitEthernet0/0/2]port link-type access #配置端口类型[Switch A-GigabitEthernet0/0/2]port default vlan 10 #配置默认vlan[Switch A-GigabitEthernet0/0/2]quit #退出端口[Switch A]interface GigabitEthernet 0/0/3 #进入端口0/0/3[Switch A-GigabitEthernet0/0/3]port link-type access #配置端口类型[Switch A-GigabitEthernet0/0/3]port default vlan 20 #配置默认vlan[Switch A-GigabitEthernet0/0/3]quit #退出端口[Switch A]interface GigabitEthernet 0/0/1 #进入端口0/0/1[Switch A-GigabitEthernet0/0/1]port link-type trunk #配置端口类型[Switch A-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20 #配置允许通过的vlan[Switch A-GigabitEthernet0/0/1]quit #退出端口交换机B的配置The device is running!<Huawei>system-view #进入系统视图Enter system view, return user view with Ctrl+Z.[Huawei]sysname Switch B #修改设备名称[Switch B]vlan batch 10 20 #批量创建vlanInfo: This operation may take a few seconds. Please wait for a moment...done.[Switch B]interface GigabitEthernet 0/0/1 #进入端口0/0/1[Switch B-GigabitEthernet0/0/1]port link-type trunk #配置端口类型[Switch B-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20 #配置允许通过的vlan[Switch B-GigabitEthernet0/0/1]quit #退出端口[Switch B]interface GigabitEthernet 0/0/2 #进入端口0/0/2[Switch B-GigabitEthernet0/0/2]port link-type trunk #配置端口类型[Switch B-GigabitEthernet0/0/2]port trunk allow-pass vlan 10 20 #配置允许通过的vlan[Switch B-GigabitEthernet0/0/2]quit #退出端口交换机C的配置The device is running!<Huawei>system-view #进入系统视图Enter system view, return user view with Ctrl+Z.[Huawei]sysname Switch C #修改设备名称[Switch C]vlan batch 10 20 #批量创建vlanInfo: This operation may take a few seconds. Please wait for a moment...done.[Switch C]interface GigabitEthernet 0/0/2 #进入端口0/0/2[Switch C-GigabitEthernet0/0/2]port link-type access #配置端口类型[Switch C-GigabitEthernet0/0/2]port default vlan 10 #配置默认vlan[Switch C-GigabitEthernet0/0/2]quit #退出端口[Switch C]interface GigabitEthernet 0/0/3 #进入端口0/0/3[Switch C-GigabitEthernet0/0/3]port link-type access #配置端口类型[Switch C-GigabitEthernet0/0/3]port default vlan 20 #配置默认vlan[Switch C-GigabitEthernet0/0/3]quit #退出端口[Switch C]interface GigabitEthernet 0/0/1 #进入端口0/0/1[Switch C-GigabitEthernet0/0/1]port link-type trunk #配置端口类型[Switch C-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20 #配置允许通过的vlan[Switch C-GigabitEthernet0/0/1]quit #退出端口PC1的IP地址和检验结果PC1可以访问到Switch C上属于Vlan 10的PC3（二层通信），而PC4不能访问。

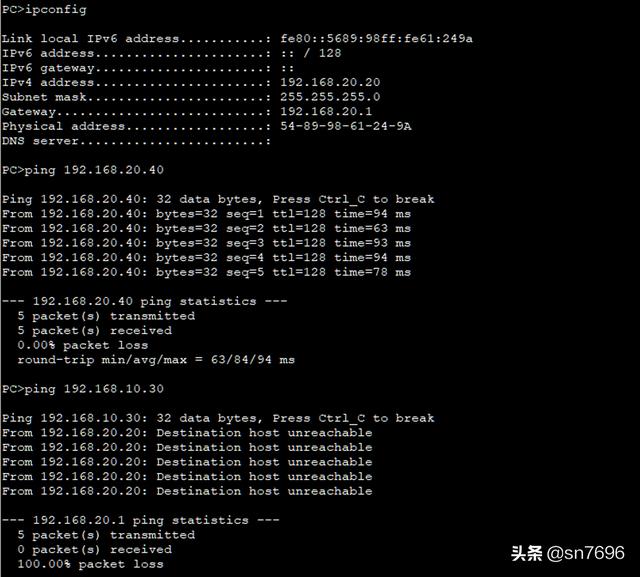

PC2的IP地址和检验结果PC2可以访问到Switch C上属于Vlan 20的PC4（二层通信），而PC3不能访问。
实现三层通信也可以在任意一台交换机上添加Vlan if网关来实现三层通信，这里给交换机B的Vlanif添加IP地址及子网掩码来实现
[Switch B]interface Vlanif 10 #进入vlan if端口（三层）[Switch B-Vlanif10]ip address 192.168.10.1 24 #配置IP地址及子网掩码[Switch B-Vlanif10]quit #退出端口[Switch B]interface Vlanif 20 #进入vlan if端口（三层）[Switch B-Vlanif20]ip address 192.168.20.1 24 #配置IP地址及子网掩码[Switch B-Vlanif20]quit #退出端口效果：PC1原本不能访问的PC4就可以访问了，同样PC2也可以访问到PC3了

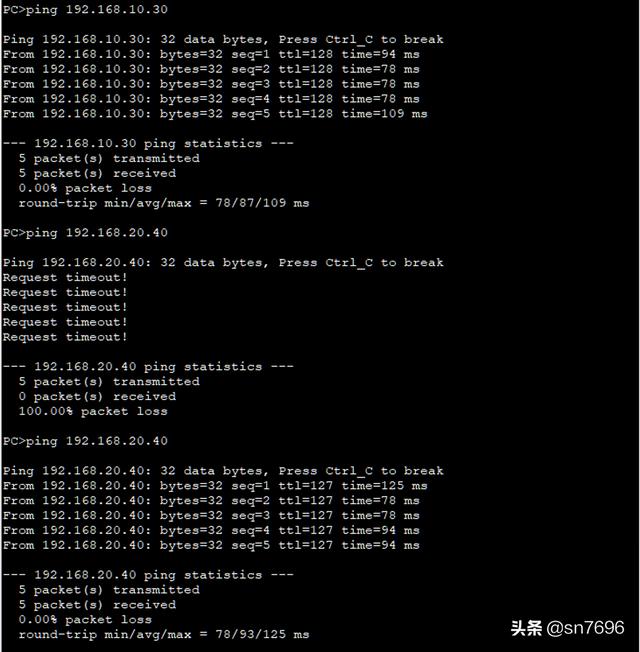

pc1访问pc4

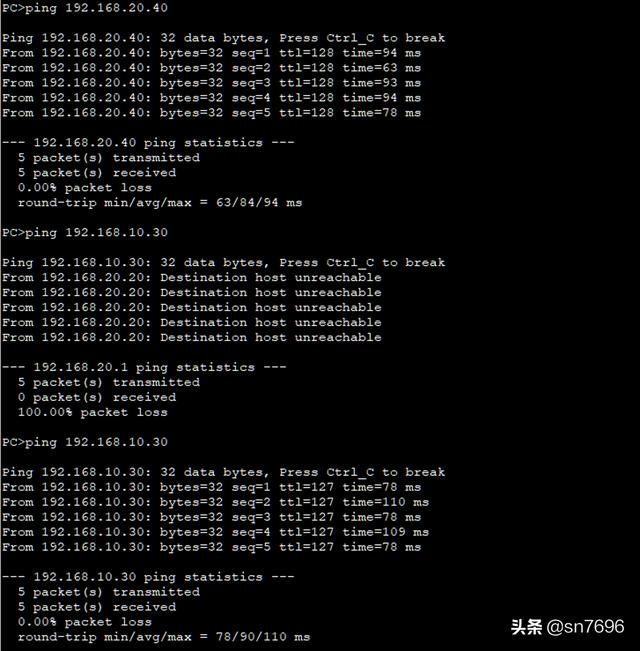

pc2访问pc3
接口类型：Access接口：只能添加（缺省/默认）到一个vlan，常用来接主机、服务器等；
收报文（进交换机）：跟端口一样的vlan就过，不一样就丢，没有就贴；
发报文（出交换机）：跟端口一样的去掉vlan号在发送，不一样的就丢，没有也丢。
