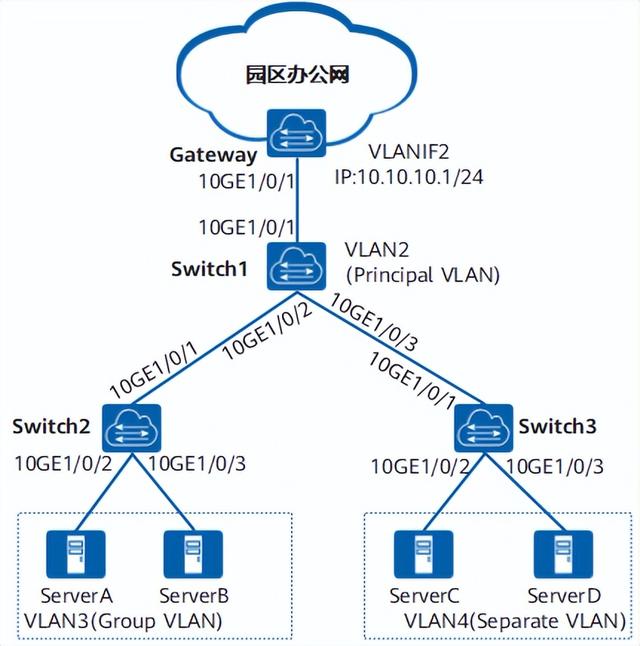

配置思路采用如下思路配置MUX VLAN功能：
在Switch1～Switch3上均创建VLAN 2～VLAN 4，VLAN 2为主VLAN，VLAN 3为互通型从VLAN，VLAN 4为隔离型从VLAN。Gateway与Switch1通过接口10GE1/0/1对接，在Gateway上创建VLANIF 2，并配置IP地址为10.10.10.1/24，作为下挂Server的网关地址。配置接入层设备Switch2和Switch3的上行口10GE1/0/1允许VLAN 2～VLAN 4通过，下行口使能MUX VLAN功能，并加入与连接Server所属相同的VLAN。操作步骤配置MUX VLAN# 分别在Switch1、Switch2和Switch3上均创建VLAN 2～VLAN 4，配置VLAN 2为Principal VLAN，VLAN 3为Group VLAN，VLAN 4为Separate VLAN。以Switch1为例，Switch2和Switch3步骤类似，不再赘述。
<HUAWEI> system-view[~HUAWEI] sysname Switch1[*HUAWEI] commit[~Switch1] vlan batch 2 3 4[*Switch1] vlan 2[*Switch1-vlan2] mux-vlan[*Switch1-vlan2] subordinate group 3[*Switch1-vlan2] subordinate separate 4[*Switch1-vlan2] quit[*Switch1] commit# 配置Switch1的上行口10GE1/0/1加入VLAN 2，并使能MUX VLAN功能，配置下行口10GE1/0/2和10GE1/0/3允许VLAN 2～VLAN 4通过。
[~Switch1] interface 10ge 1/0/1[~Switch1-10GE1/0/1] port link-type trunk[*Switch1-10GE1/0/1] port trunk allow-pass vlan 2[*Switch1-10GE1/0/1] port mux-vlan enable vlan 2[*Switch1-10GE1/0/1] quit[*Switch1] interface 10ge 1/0/2[*Switch1-10GE1/0/2] port link-type trunk[*Switch1-10GE1/0/2] port trunk allow-pass vlan 2 to 4[*Switch1-10GE1/0/2] quit[*Switch1] interface 10ge 1/0/3[*Switch1-10GE1/0/3] port link-type trunk[*Switch1-10GE1/0/3] port trunk allow-pass vlan 2 to 4[*Switch1-10GE1/0/3] quit[*Switch1] commit在Gateway与Switch1对接的10GE1/0/1上创建VLANIF 2，并配置IP地址为10.10.10.1/24，作为下挂Server的网关地址。<HUAWEI> system-view[~HUAWEI] sysname Gateway[*HUAWEI] commit[~Gateway] vlan batch 2[*Gateway] interface 10ge 1/0/1[*Gateway-10GE1/0/1] port link-type trunk[*Gateway-10GE1/0/1] port trunk allow-pass vlan 2[*Gateway-10GE1/0/1] quit[*Gateway] interface vlanif 2[*Gateway-Vlanif2] ip address 10.10.10.1 24[*Gateway-Vlanif2] quit[*Gateway] commit配置接入层设备Switch2和Switch3的上行口10GE1/0/1允许VLAN 2～VLAN 4通过，下行口10GE1/0/2～10GE1/0/3使能MUX VLAN功能，并加入与连接Server所属相同的VLAN。以Switch2为例，Switch3和Switch2类似，不再赘述。# 配置上行口10GE1/0/1为trunk类型，允许VLAN 2～VLAN 4通过。
[~Switch2] interface 10ge 1/0/1[~Switch2-10GE1/0/1] port link-type trunk[*Switch2-10GE1/0/1] port trunk allow-pass vlan 2 to 4[*Switch2-10GE1/0/1] quit[*Switch2] commit# 使能下行口10GE1/0/2和10GE1/0/3的MUX VLAN功能，并加入与连接Server所属相同的VLAN。
[~Switch2] interface 10ge 1/0/2[~Switch2-10GE1/0/2] port default vlan 3[*Switch2-10GE1/0/2] port mux-vlan enable vlan 3[*Switch2-10GE1/0/2] quit[*Switch2] commit[~Switch2] interface 10ge 1/0/3[~Switch2-10GE1/0/3] port default vlan 3[*Switch2-10GE1/0/3] port mux-vlan enable vlan 3[*Switch2-10GE1/0/3] quit[*Switch2] commit配置Server的IP地址分别为各Server配置IP地址，并使它们和网关地址处于同一网段。
检查配置结果配置成功后，各Server用户可以访问Internet，ServerA和ServerB之间可以互相ping通，ServerC和ServerD之间不能互相ping通，ServerA和ServerB也不能和ServerC或ServerD之间互相ping通。
